عجلات الطحن ذات الجوانب الأربعة مقابل عجلات الطحن التقليدية لمعالجة الزجاج
مواد Meijie Superhard – أدوات دقيقة للتصنيع العالمي.
يتطلب زجاج عرض السيارة هندسة حافة وجودة سطح يتم التحكم فيها بعناية، خاصة في أغطية مجموعة العدادات وشاشات عرض التحكم المركزية. أثناء التصنيع، يتم استخدام عجلات طحن زجاج شاشة السيارة في عمليات مثل طحن الزوايا وطحن الحواف بدقة، مما يساعد مكونات الزجاج على تلبية متطلبات الأبعاد والتجميع. تعتمد العجلة المناسبة على سمك الزجاج وشكل الحافة ومعدات المعالجة والتشطيب المطلوب. يساعد فهم هذه العوامل الشركات المصنعة على اختيار أدوات الطحن المناسبة، والحفاظ على جودة معالجة متسقة، وإدارة كفاءة الإنتاج دون المساس بحالة الزجاج.
زجاج عرض السيارة ليس دائمًا عبارة عن لوحة مستطيلة بسيطة ذات حواف مستقيمة. اعتمادًا على تصميم المنتج، قد يكون للزجاج زوايا محددة أو أقسام منحنية أو حدود أخرى يجب معالجتها بدقة. تقوم عجلات الطحن بإزالة المواد من المناطق المخصصة لتحقيق الشكل الهندسي وحالة الحافة المطلوبة.
بالنسبة للمصنعين الذين ينتجون أغطية مجموعة العدادات وزجاج غطاء الشاشة المركزي، تشمل التطبيقات الرئيسية طحن الزوايا والتشطيب الدقيق للحواف. تعتمد العمليات المحددة على رسم المكونات ومتطلبات عملية الإنتاج.
يتم استخدام طحن الزاوية الزجاجية لشاشة السيارة لمعالجة زوايا مكون الزجاج لتتناسب مع الشكل المقصود. يمكن أن تؤثر هندسة الزوايا على كيفية تناسب الزجاج مع غلافه أو توافقه مع المكونات المجاورة. قد يؤدي التشكيل الجانبي غير الدقيق إلى صعوبات في التجميع، في حين أن الإزالة المفرطة للمواد يمكن أن تجعل الجزء النهائي يقع خارج متطلبات الأبعاد الخاصة به.
لذلك يجب أن يأخذ اختيار عجلة الطحن في الاعتبار نصف قطر الزاوية، وسمك الزجاج، وكمية المواد التي يجب إزالتها. يجب أن تصل الأداة إلى منطقة المعالجة المقصودة مع الحفاظ على حالة اتصال مناسبة. تعتبر أبعاد العجلة ومظهرها الجانبي مهمين بشكل خاص عندما يتضمن التصميم زوايا صغيرة أو انتقالات بين الحواف المستقيمة والمنحنية.
تسلسل المعالجة مهم أيضًا. إذا كانت العملية تنطوي على الطحن الخشن والتشطيب، فيجب في المرحلة الأولية إزالة المواد المطلوبة دون ترك أضرار مفرطة حتى يتم تصحيح مرحلة التشطيب. تركز العملية النهائية بعد ذلك على تحقيق ملف التعريف المحدد وحالة الحافة.
يجب تحديد العملية الدقيقة من خلال التجارب باستخدام متطلبات الزجاج والمعدات والرسم الفعلية. العجلة المناسبة لتصميم غطاء زجاجي واحد قد لا تنتج نفس النتائج على جزء آخر بمحيط أو سُمك مختلف.

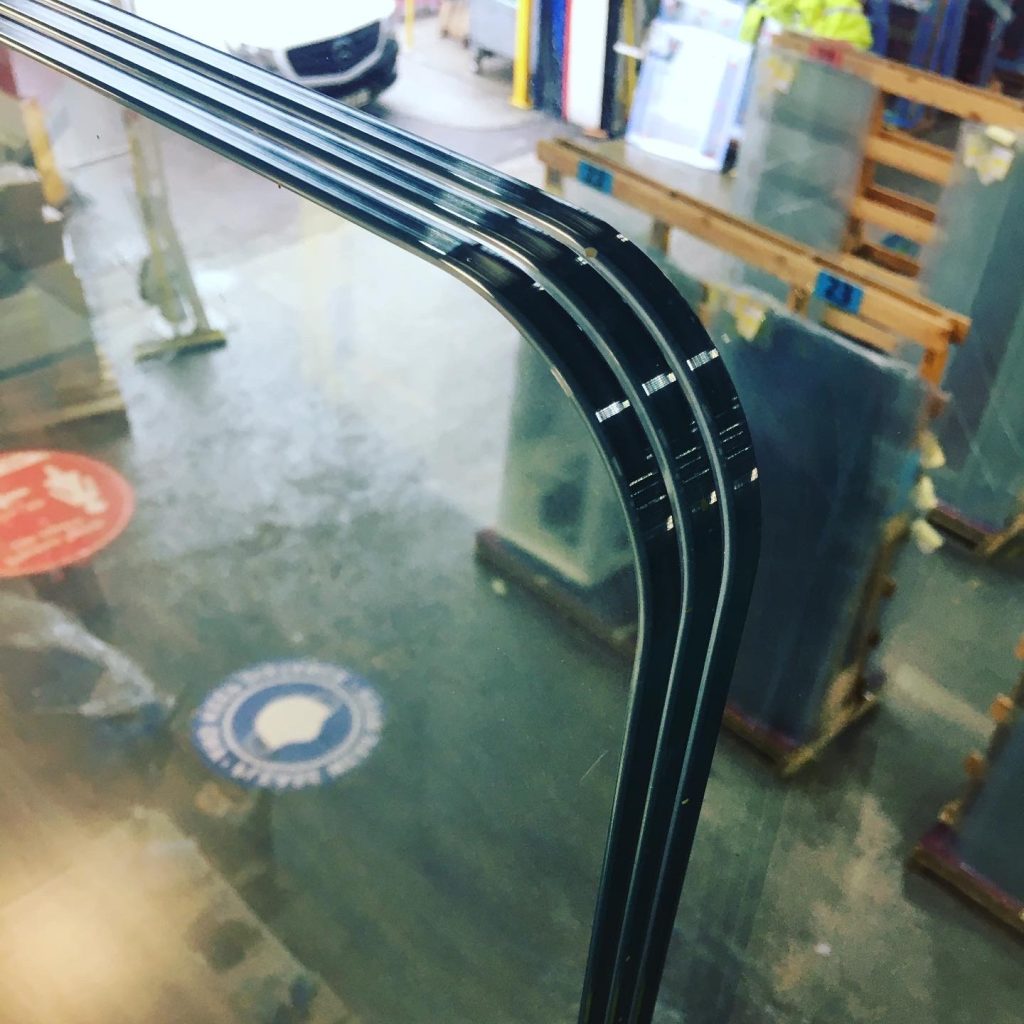

يتم استخدام طحن الحافة الزجاجية لشاشة السيارة لجلب الحافة الزجاجية إلى الأبعاد والشكل المطلوب. بالنسبة لزجاج غطاء الشاشة، يجب أن توازن هذه العملية بين إزالة المواد والتحكم في عيوب الحواف واتساق الأبعاد.
يصبح التشطيب الدقيق للحافة مهمًا بشكل خاص عندما يجب أن يتناسب المكون النهائي مع غلاف محدد أو يتماشى مع عناصر العرض الأخرى. يمكن أن يؤدي تقطيع الحواف أو التشكيلات الجانبية غير المستوية أو الاختلاف المفرط في الأبعاد إلى حدوث مشكلات أثناء الفحص والتجميع. لا يمكن دائمًا تصحيح هذه المشكلات ببساطة عن طريق إبطاء الماكينة أو استخدام مادة كاشطة أدق. وقد تكون أيضًا مرتبطة بهندسة العجلة، أو حالة الأداة، أو موضع قطعة العمل، أو التفاعل بين العجلة والزجاج.
يجب أن تتوافق عجلة الطحن المناسبة مع شكل الحافة المقصود وقدرات آلة المعالجة. يجب أن تقوم العجلة بإزالة المواد باستمرار عبر منطقة التلامس المطلوبة دون إحداث تداخل غير ضروري مع الأسطح المجاورة.
بالنسبة للشركات المصنعة التي تقوم بمعالجة زجاج مجموعة الأدوات وأغطية شاشة التحكم المركزية، يجب تقييم تشطيب حافة زجاج شاشة السيارات وفقًا لمعايير الرسم والفحص الخاصة بالمكون النهائي. قد لا يكون المظهر المرئي وحده كافيًا لتحديد ما إذا كانت الحافة تلبي متطلبات الأبعاد والتجميع.
تم تصميم عجلة طحن زجاج شاشة السيارة من Meijie لطحن الزوايا والطحن الدقيق للحافة الطرفية لزجاج غطاء شاشة عرض السيارة، ولوحات اللمس OGS، وزجاج عرض التحكم الصناعي. تم تصميم المنتج لتطبيقات معالجة الزجاج الدقيقة حيث يجب مراعاة ملف تعريف الحافة المطلوب وظروف التصنيع معًا.
تعتمد جودة الحافة الأرضية على أكثر من المادة الكاشطة المستخدمة في العجلة. مواصفات الزجاج، تصميم الأداة، حالة المعدات، ومعلمات التصنيع كلها تؤثر على النتيجة. قبل اختيار العجلة، يجب على الشركات المصنعة تحديد معايير القبول للمكون النهائي وتحديد عوامل المعالجة التي لها أكبر تأثير على تلك المعايير.
تعد جودة الحافة أحد الاعتبارات المركزية في طحن زجاج شاشات السيارات. اعتمادًا على تصميم المكون، قد تغطي المتطلبات ملف تعريف الحافة، وهندسة الزوايا، وتفاوت الأبعاد، ووجود شرائح مرئية أو عيوب أخرى.
وينبغي تحديد هذه المتطلبات قبل بدء الإنتاج. إن العملية المصممة فقط لإزالة المواد بسرعة قد لا توفر تحكمًا كافيًا على الحافة النهائية. على العكس من ذلك، قد تكون العملية التي تركز بشكل حصري على مظهر السطح غير فعالة إذا كانت تستخدم تمريرات تشطيب غير ضرورية أو تزيل المواد بشكل أبطأ من المطلوب.
يجب أن تتوافق كمية المواد التي تتم إزالتها في كل مرحلة مع الحد المسموح به للتصنيع والهندسة النهائية المقصودة. إذا ترك الطحن الخشن مظهرًا غير متناسق، فقد تحتاج عملية التشطيب إلى إزالة مواد إضافية لتحقيق الشكل المستهدف. يمكن أن يؤدي ذلك إلى زيادة وقت الدورة ويجعل التحكم في الأبعاد النهائية أكثر صعوبة.
ويجب أن تعكس معايير التفتيش أيضًا التطبيق الفعلي. يجب على الشركات المصنعة استخدام الرسم ومواصفات العميل وإجراءات الفحص المتفق عليها لتحديد شروط الحافة المقبولة. لا ينبغي افتراض التسامح العالمي لكل مكون من مكونات عرض السيارة لأن التصميمات المختلفة قد يكون لها متطلبات مختلفة للأبعاد والمظهر.
تعتمد كفاءة الإنتاج على العلاقة بين إزالة المواد وزمن الدورة وحالة الأداة ونسبة الأجزاء التي تستوفي متطلبات الفحص. لا يعني معدل التغذية المرتفع بالضرورة أن العملية برمتها تكون أكثر إنتاجية إذا زادت العيوب أو تطلبت تعديلًا متكررًا.
يمكن أن تؤثر حدة العجلة، وخصائص الكشط، وبنية الأسنان، وملاءمة هندسة العجلة على كيفية تفاعل الأداة مع الزجاج. يعد استقرار المعدات وتحديد موضع قطع العمل بشكل متسق أمرًا مهمًا أيضًا. إذا تغيرت هذه العوامل أثناء الإنتاج، فقد لا توفر نفس إعدادات المعالجة الاسمية نتائج متسقة.
وينبغي للتقييم العملي أن يأخذ في الاعتبار كلا من المخرجات والجودة. تشمل المؤشرات المفيدة وقت الدورة، ونسبة الأجزاء المقبولة، وتكرار عيوب الحواف، وثبات الأبعاد على مدار عمليات الإنتاج المتكررة. توفر هذه القياسات أساسًا أكثر موثوقية لتحسين العملية من السرعة وحدها.
عندما يتم دمج الطحن الخشن والطحن النهائي، يجب تقسيم العمل بين المرحلتين وفقًا لحالة الحافة المطلوبة وبدل المواد. عجلة طحن الزجاج لشاشة عرض السيارة من Meijie تدعم حلول الطحن الخام والنهائي المتكاملة والمخصصة، وفقًا لوصف المنتج. ما إذا كان الحل المدمج مناسبًا لخط معين لا يزال يعتمد على قطعة العمل والمعدات ومتطلبات العملية التي تم التحقق من صحتها.
طحن الزجاج يولد الحرارة وينتج عنه حطام جلخ وزجاجي. إذا لم تقم العملية بإزالة الحرارة والرقائق بشكل فعال، فقد تصبح الظروف المحلية في واجهة الطحن أقل استقرارًا. يمكن أن يتداخل الحطام مع الاتصال بين العجلة وقطعة العمل، بينما قد يساهم تراكم الحرارة في معالجة العيوب في ظل ظروف غير مناسبة.
وبالتالي فإن هيكل العجلة ذو صلة بعملية الاختيار. تحدد Meijie تبديد الحرارة وإزالة الرقاقة كاعتبارات تصميمية للمنتج، حيث تصف بنية أسنان كثيفة وموحدة تهدف إلى دعم التبريد وتفريغ الرقاقة. يجب تقييم هذه الخصائص جنبًا إلى جنب مع أبعاد العجلة ومواصفات المواد الكاشطة والتوافق مع الماكينة.
ومع ذلك، فإن تصميم العجلة وحده لا يحدد النتيجة. يجب أيضًا مراعاة ترتيب التبريد الفعلي وتكوين المعدات وخصائص الزجاج وظروف التشغيل. يجب على الشركات المصنعة التحقق من أن العجلة المختارة تعمل على النحو المطلوب في ظل ظروف الإنتاج الخاصة بها بدلاً من الاعتماد على الوصف العام للمنتج كضمان للمعالجة الخالية من العيوب.
يبدأ اختيار عجلات الطحن لزجاج شاشة السيارة بمهمة التصنيع، وليس بمعلمة واحدة مثل حجم الحبيبات أو سرعة الدوران. يجب أن تتناسب العجلة مع هندسة قطعة العمل وملف تعريف الحافة المطلوب وواجهة الماكينة وتسلسل المعالجة المقصود.
الخطوة الأولى هي تحديد أبعاد الجزء والمناطق التي تتطلب الطحن. تتضمن المعلومات ذات الصلة سمك الزجاج، وشكل الزاوية، وشكل الحافة، وبدلات المعالجة، وكمية المواد المراد إزالتها.
تساعد هذه التفاصيل في تحديد ما إذا كان بإمكان العجلة الوصول إلى المنطقة المطلوبة واتباع ملف التعريف المقصود. قد تؤدي العجلة الكبيرة جدًا إلى تقييد الوصول إلى زاوية صغيرة، في حين أن المظهر الجانبي غير المناسب قد يجعل من الصعب تحقيق الشكل الهندسي المستهدف بشكل متسق. يجب أن تكون الأداة المحددة متوافقة أيضًا مع تركيبات وحركة معدات المعالجة.
ينبغي اعتبار سمك الزجاج جزءًا من إعداد المعالجة الكاملة بدلاً من معاملته كقاعدة اختيار معزولة. يجب أن تعمل العجلة ودعم قطعة العمل وبدل المعالجة وإعدادات الماكينة معًا. على سبيل المثال، قد تختلف العجلة المناسبة لغطاء زجاجي رفيع عن الاختيار لمكون أكثر سمكًا، حتى لو كان كلا الجزأين لهما أشكال خارجية متشابهة.
عجلة طحن الزجاج لشاشة عرض السيارة Meijie تعرض نطاق قطع العمل الذي يشمل 0.5 مم، 0.7 مم، 1.1 مم، وسمك الزجاج الآخر. هذه هي السُمك المحددة في معلومات المنتج، ولا تضمن أن كل تكوين عجلة مناسب لكل سُمك. يجب تأكيد المواصفات النهائية وفقًا للمكونات الفعلية وظروف التشغيل.
يؤثر قطر العجلة وقطر الساق ونوع الأخدود على ملاءمة الأداة وتفاعلها مع قطعة العمل. وينبغي التحقق من هذه المواصفات مقابل واجهة المعدات وهندسة المنطقة التي تتم معالجتها.
تسرد معلومات المنتج الخاصة بعجلة طحن الزجاج لعرض السيارة من Meijie المواصفات التالية:
| المعلمة | المواصفات المدرجة |
|---|---|
| قطر عجلة الطحن | Ø10 – Ø15 ملم |
| قطر عرقوب | Ø6 مم، Ø10 مم |
| نوع الأخدود | شبه منحرف، على شكل حرف U، بدون أخدود |
| حجم الحصى | 400#-1200# |
| سمك الشغل | 0.5 مم، 0.7 مم، 1.1 مم وسماكات أخرى |
| سرعة دوران المعدات | 18.000-32.000 دورة/دقيقة |
| معدل التغذية | 300-1,200 مم/دقيقة |
| عمق الطحن | 0.1-0.5 ملم مقسمة إلى طحن خشن وطحن نهائي |
تصف هذه القيم المواصفات المدرجة للمنتج. لا ينبغي تفسيرها على أنها إعداد عالمي واحد يمكن من خلاله دمج كل معلمات القطر والساق والأخدود والحصى والتصنيع بحرية.
يجب تحديد نوع الأخدود وفقًا لملف تعريف جهة الاتصال المقصود ومهمة التصنيع. وبالمثل، يجب أن يتوافق الساق مع ترتيب التثبيت الخاص بالماكينة، ويجب أن يتناسب قطر العجلة مع ظروف الوصول والتشغيل المطلوبة. يساعد تأكيد هذه التفاصيل قبل التثبيت على منع مشاكل التوافق التي يمكن تجنبها أثناء الإنتاج.
بالنسبة لتطبيقات معالجة الزجاج الأخرى، توفر فئة عجلات طحن معالجة الزجاج نظرة عامة أوسع على مجموعة عجلات طحن الزجاج من Meijie.
يؤثر حجم الحبيبات على التفاعل بين المادة الكاشطة والسطح الزجاجي. يعتمد الاختيار المناسب على مرحلة التصنيع، ومتطلبات إزالة المواد، وجودة الحافة التي يجب تحقيقها. قد تكون المادة الكاشطة الخشنة مناسبة لمهمة خشنة معينة، في حين يمكن اختيار مادة كاشطة أكثر دقة لعملية التشطيب. تعتمد النتيجة الفعلية على العملية الكاملة، ومع ذلك، لا ينبغي التعامل مع حجم الحبيبات باعتباره العامل الوحيد الذي يتحكم في جودة الحافة.
يجب على الشركات المصنعة أن تأخذ في الاعتبار حجم الحبيبات جنبًا إلى جنب مع هيكل العجلة، وسمك الزجاج، وبدلات التصنيع، وحالة المعدات. قد يتطلب التغيير في الحبيبات مراجعة شروط المعالجة بدلاً من مجرد استبدال عجلة بأخرى مع الاحتفاظ بجميع الإعدادات السابقة.

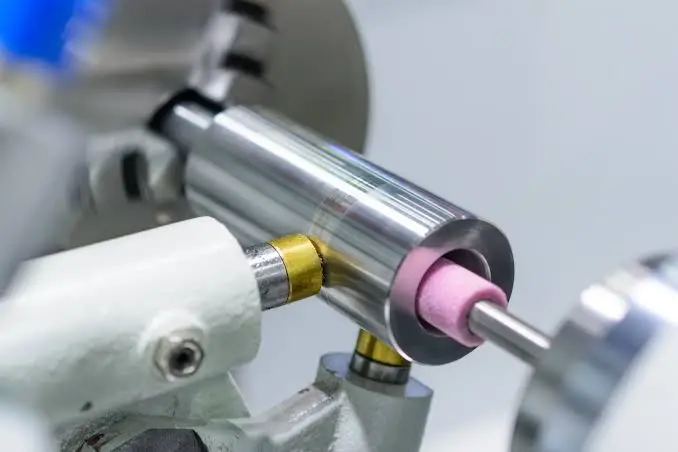

يجب التحقق من سرعة الدوران ومعدل التغذية وعمق الطحن وفقًا لمواصفات العجلة المحددة وحدود تشغيل الماكينة. نطاق Meijie المدرج من 18.000 إلى 32.000 دورة/دقيقة، على سبيل المثال، ينطبق على المنتج الموصوف أعلاه. لا يُنصح بتشغيل كل قطعة عمل عند الحد الأعلى.
وينطبق نفس المبدأ على معدل التغذية وعمق الطحن. قد تؤدي زيادة إزالة المواد إلى تقليل وقت الدورة في بعض الظروف، ولكنها قد تؤثر أيضًا على جودة الحافة واستقرار العملية. يجب التحقق من صحة الإعدادات باستخدام قطعة العمل الفعلية وتقييمها وفقًا لكل من كفاءة الإنتاج ومتطلبات الجزء النهائي.
قبل شراء أو تركيب عجلة طحن الماس لزجاج السيارات، يجب على الشركات المصنعة التأكد من واجهة المعدات، وسرعة الدوران المسموح بها، وأبعاد الأداة، وترتيب المعالجة. يجب تحديد التوافق باستخدام متطلبات الشركة المصنعة للآلة والمواصفات الفنية للعجلة المختارة.
تصف Meijie عجلة طحن الزجاج الخاصة بشاشة عرض السيارة بأنها متوافقة مع آلات الحواف المزدوجة عبر العلامات التجارية المختلفة. بالنسبة لخط إنتاج معين، يجب التحقق من التكوين الدقيق. يمكن أن تختلف نماذج الماكينات، وترتيبات التثبيت، وحدود التشغيل، ومسارات التصنيع، لذا لا ينبغي أن يحل بيان التوافق العام محل التحقق الفني.
من المهم أيضًا التمييز بين اللياقة البدنية وملاءمة العملية. قد تتناسب العجلة مع المغزل ولكنها لا تزال تفشل في إنتاج ملف تعريف الحافة المطلوب في ظل ظروف التشغيل الحالية. ولذلك يجب أن يشمل التأكيد التثبيت، وحركة الأداة، ودعم قطعة العمل، وجودة الحافة المعالجة.
عندما تكون الهندسة المطلوبة معقدة أو تكون ظروف الإنتاج غير مألوفة، يمكن أن تساعد تجربة المعالجة الخاضعة للرقابة في تحديد ما إذا كان تكوين العجلة المقترح مناسبًا قبل إدخاله في الإنتاج المنتظم.
بمجرد اختيار العجلة المناسبة، تعتمد النتائج المتسقة على التحكم في عملية المعالجة الكاملة. تساعد عمليات الفحص التالية الشركات المصنعة على تحديد المشكلات مبكرًا دون افتراض أن كل عيب له نفس السبب.
قبل المعالجة: تأكد من سمك الزجاج، وشكل الحافة، وبدلات المعالجة، وأبعاد العجلة، وحالة التثبيت، وحدود تشغيل الماكينة. تأكد من أن تكوين الأداة يطابق العملية المقصودة.
أثناء التصنيع: مراقبة تقطيع الحواف، واتساق الملف الشخصي، وإزالة الرقاقة، والاهتزاز غير المعتاد، والتغيرات في حالة الأداة. في حالة ظهور عيوب، قم بمراجعة العجلة وموضع قطعة العمل وحالة المعدات وإعدادات المعالجة قبل إجراء التعديلات.
بعد المعالجة: افحص الحافة النهائية وفقًا للرسم ومعايير القبول المتفق عليها. قم بتسجيل العيوب المتكررة والتغيرات في ظروف العملية بحيث يمكن أن تستند الإجراءات التصحيحية إلى أدلة الإنتاج.
تكون عمليات الفحص هذه مفيدة للغاية عندما تكون نتائج الفحص مرتبطة بظروف المعالجة الفعلية. إذا زادت عيوب الحافة بعد تغيير الأداة، على سبيل المثال، فيجب مراجعة مواصفات العجلة وتركيبها إلى جانب إعدادات الماكينة. إذا انحرفت الأبعاد تدريجياً أثناء الإنتاج، فإن تآكل الأدوات واستقرار المعدات قد يستدعي التحقيق. ولا ينبغي أن تعزى أي من الحالتين إلى سبب واحد دون أدلة داعمة.
ينبغي أيضًا التحكم في تعديلات العملية. إن تغيير معدل التغذية وعمق الطحن وسرعة الدوران في الوقت نفسه يجعل من الصعب تحديد العامل الذي أثر على النتيجة. حيثما كان ذلك عمليًا، قم بتقييم التغييرات بشكل منهجي ومقارنة الأجزاء النهائية بمعايير الجودة المحددة.
يجب أن يعتمد استبدال العجلة على حالة الأداة وقدرتها على الحفاظ على نتائج المعالجة المطلوبة. قد تكون فترة الاستبدال الثابتة مفيدة عندما يدعمها تاريخ الإنتاج، ولكن يمكن أن يختلف عمر الخدمة الفعلي باختلاف قطعة العمل وظروف التشغيل وحمل المعالجة. توفر بيانات الفحص أساسًا أكثر صحة لوضع جدول زمني للاستبدال.
لمزيد من المعلومات حول مطابقة المعدات والأدوات في معالجة حواف الزجاج باستخدام الحاسب الآلي، راجع معالجة حواف الزجاج باستخدام الحاسب الآلي: متطلبات عجلة الطحن لمراكز التصنيع . تتناول هذه المقالة العلاقة الأوسع بين معدات التصنيع ومتطلبات عجلة الطحن، بينما تركز هذه المقالة على تطبيقات زجاج شاشات عرض المركبات.
تلعب عجلات الطحن دورًا مهمًا في طحن الزوايا والتشطيب الدقيق للحواف لزجاج عرض المركبات. يعتمد الاختيار الصحيح على هندسة قطعة العمل، وسمك الزجاج، وجودة الحافة المطلوبة، وأبعاد العجلة، ومواصفات المواد الكاشطة، وظروف الماكينة. لا توجد معلمة واحدة يمكنها تحديد ما إذا كانت العجلة مناسبة لكل تطبيق.
بالنسبة للمصنعين الذين يقومون بمعالجة أغطية مجموعة الأدوات، وزجاج عرض التحكم المركزي، والمكونات ذات الصلة، فإن النهج الأكثر موثوقية هو تحديد متطلبات الجزء النهائي أولاً، ومطابقة العجلة بمهمة التصنيع، والتحقق من العملية في ظل ظروف الإنتاج الفعلية. تساعد مراقبة جودة الحافة والأبعاد وحالة الأداة في الحفاظ على نتائج متسقة بمرور الوقت.
تم تصميم عجلة طحن الزجاج لشاشة السيارة Meijie لطحن الزوايا وطحن الحواف الطرفية بدقة، مع خيارات مدرجة لأبعاد العجلة، وأنواع الأخدود، وأحجام الحبيبات. يمكن للمصنعين استخدام هذه المواصفات كنقطة انطلاق للتقييم الفني وتأكيد التكوين المناسب وفقًا لمكونات الزجاج والمعدات ومتطلبات المعالجة.
